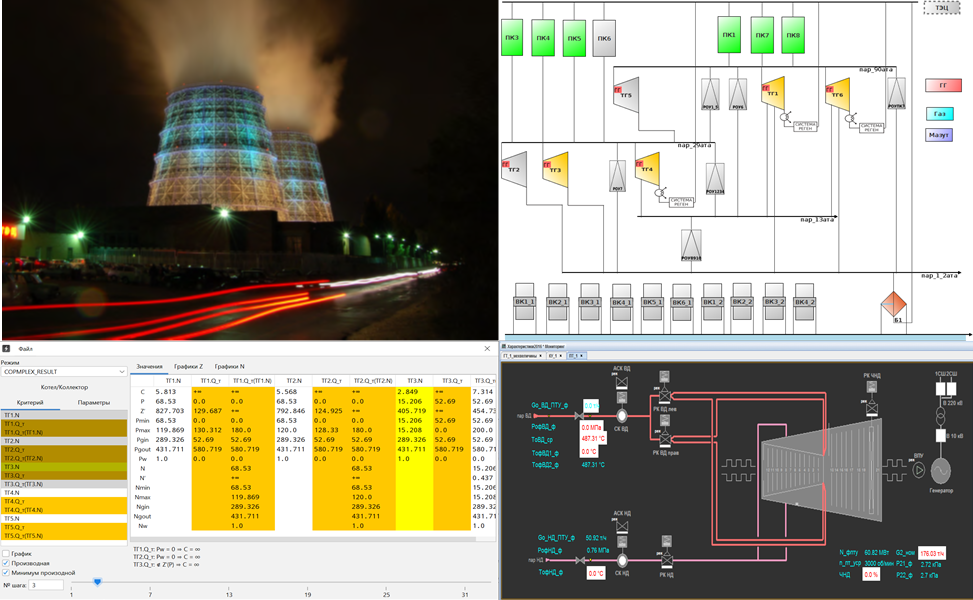

Кратко о системе
Система обеспечивает решение нижеперечисленных ключевых задач:
- Ведение в электронном виде расчётной модели ТЭС в соответствии с НТД по топливоиспользованию, актуализация модели силами технолога, уточнение модели по фактическим ТЭП;
- Расширение расчётных моделей ТЭС на смежные направления (хим. цех, экология, рынок);
- Производственное планирование среднесрочное и краткосрочное, имитационное моделирование;
- Расчет фактических и нормативных ТЭП, долговременное хранение результатов расчётов и формирование отчетности;
- Оптимизация энергетических режимов по критерию максимизации маржинальной прибыли (либо минимизации затрат), формирование оптимальной ценовой заявки для РСВ;
- Оптимальное оперативное управление энергетическим режимом;
- Создание видеокадров для оперативного мониторинга значений технологических параметров;
- Консолидация данных на уровне генерирующей компании;
- Формирование автоматизированной отчётности;
- Система может функционировать с использованием свободно распространяемого системного ПО.
Экономический эффект
Подтверждённая величина экономического эффекта составляет:
- 1% – 2% от стоимости потребляемого топлива – за счёт решения оптимизационных задач и формирования оптимальной ценовой заявки;
- До 500 тыс. рублей в месяц за счёт минимизации штрафов по результатам работы на БР.
Наибольший эффект достигается для ТЭС с комбинированной выработкой тепла и электроэнергии, с разнотипным оборудованием и с поперечными связями.
Совместное использование системы производственными и рыночными подразделениями обеспечивает максимальный экономический эффект. По времени формирования эффекта выделяются следующие этапы:
- производственное планирование следующего месяца – определение оптимальных режимов работы, определение оптимальной структуры топлива;
- день Х-4 – макет ВСВГО (состав и параметры генерирующего оборудования – оптимизация по составу оборудования по критерию максимизации маржинальной прибыли);
- день Х-1 – заявки на РСВ (график загрузки генерирующего оборудования –формирование оптимальной ценовой заявки);
- день Х – оптимальная работа на БР (оптимизация отклонений по собственной инициативе), оптимизация энергетического режима в темпе процесса (оптимальное перераспределение тепловых и электрических нагрузок между агрегатами);
- день Х+ – анализ результатов работы, при необходимости расчёт поправок к нормативу на основании факта, определение корректирующих воздействий на состояние оборудования.
Внедрения
- Система используется в управляющем аппарате и на станциях ПАО «Т-Плюс»:
- Новосвердловская ТЭЦ (5 турбин, 7 котлов, поперечные связи) 580 МВт, 900 Гкал;
- Нижнетуринская ГРЭС (2 ПГУ, 2 водогрейных котла) 472 МВт, 560 Гкал;
- Академическая ТЭЦ (ПГУ, 2 водогрейных котла, 2 паровых котла) 222 МВт, 440 Гкал;
- АО «Синарская ТЭЦ» (3 турбины, 4 котла, 9 водогрейных котлов) 24 МВт, 795,9 Гкал;

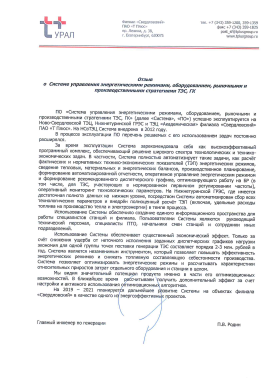

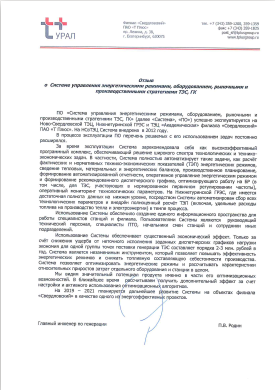

Отзыв ПАО «Т-Плюс»
Отзыв АО «Синарская ТЭЦ»
Конкурентные преимущества
- Основа модели ТЭС – НТД по топливоиспользованию;
- Модель ТЭС расширяема технологом без каких-либо ограничений;
- Модель ТЭС исторична (обладает версионностью), что обеспечивает возможности для замены НТД по топливоиспользованию и имитационного моделирования;
- Система представляет собой единый продукт для сотрудников производственных подразделений и подразделений по работе с рынком, работающий на единой модели и на единых данных;
- Высокое быстродействие оптимизационных алгоритмов;
- Мощная подсистема информационной безопасности;
- Централизованная (все ТЭС обрабатываются на единой СУБД и едином сервере приложений) и децентрализованная (каждая ТЭС обрабатывается на своём сервере) модели развёртывания. Во втором случае обеспечена консолидация данных на уровне тонкого клиента;
- Полная документация на русском языке;
- Устойчивость ПО к санкциям и ограничениям за счёт возможности использования только свободного системного ПО;
- Расчёт и оптимизация режимов с визуализацией результатов в темпе процесса (дискрет 1 минута);
- Низкая по сравнению с конкурентами трудоемкость моделирования ТЭС. Срок от старта проекта до начала тестовой эксплуатации ПО - не более 2 месяцев.

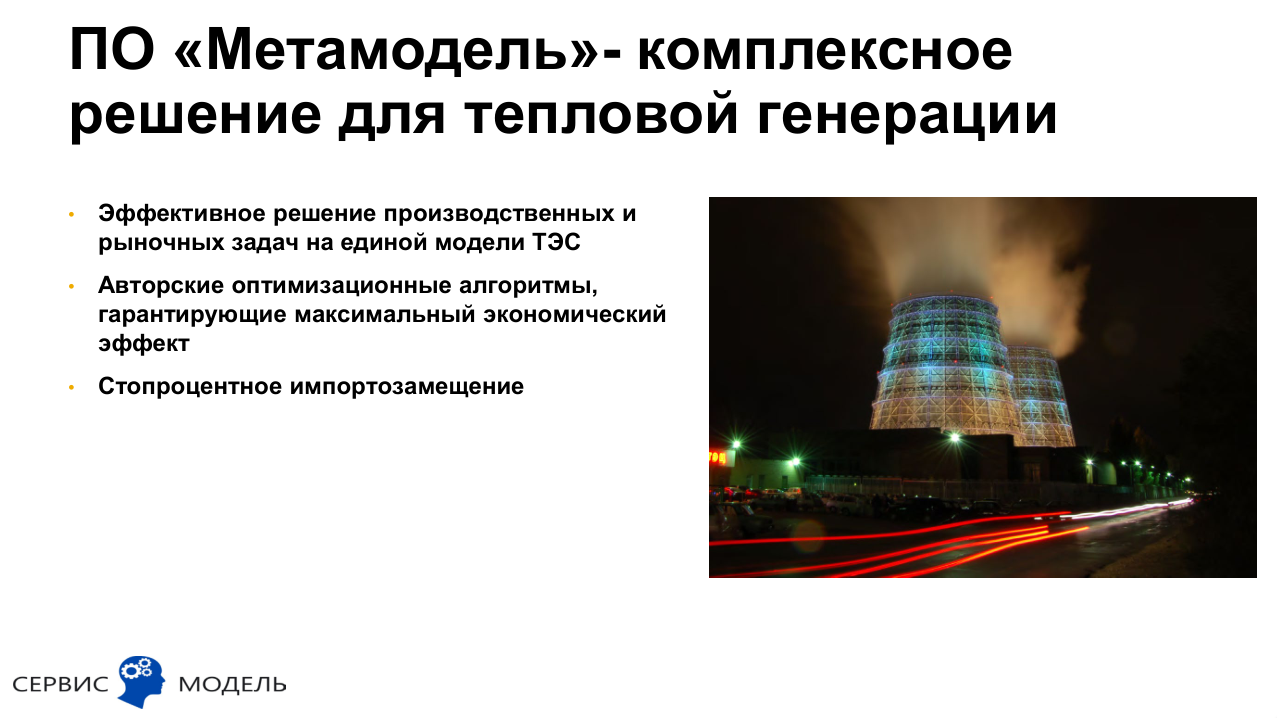

Презентация возможностей системы
Презентация ориентирована на менеджмент генерирующих компаний, ТЭС, предприятий, обладающих собственными генерирующими мощностями.
Скачать PDF

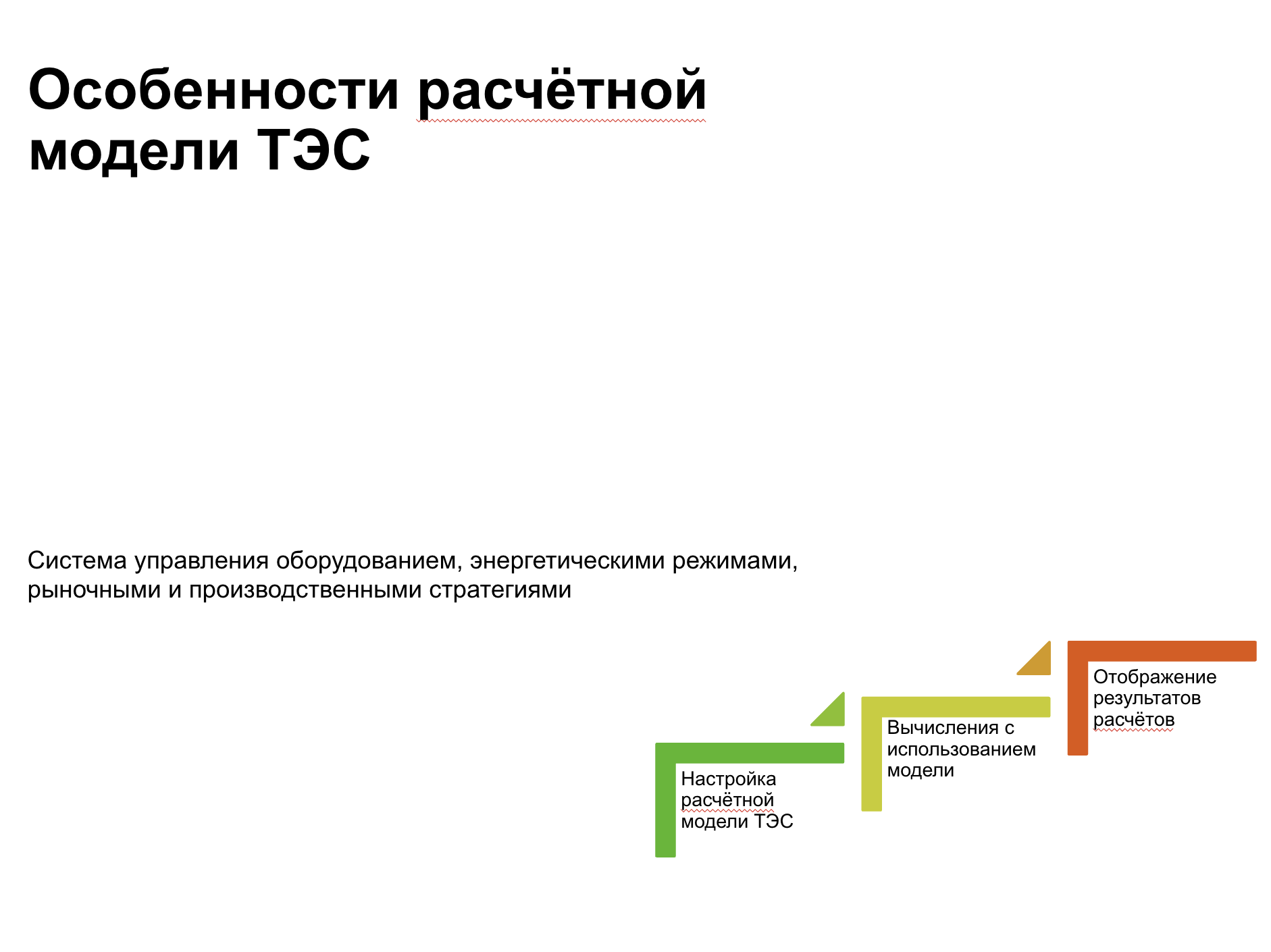

Презентация особенностей работы с моделью ТЭС
Презентация ориентирована на инженерно-технический персонал генерирующих компаний и ТЭС. В ней раскрываются нюансы работы с теплотехнической расчётной моделью ТЭС.
Скачать PDF
Технические требования и порядок установки
Требования к программно-аппаратному обеспечению и системному ПО
Программно-аппаратное обеспечение, необходимое для обработки одной ТЭС, должно соответствовать требованиям, приведенным ниже. Требования сформулированы для следующих предположений:
- в Системе одновременно может работать до 30 пользователей;
- Система должна функционировать в течение 5 лет без модернизации оборудования;
- в случае запуска СУБД и сервера приложений на одном физическом сервере, характеристики должны суммироваться.
- Сервер СУБД
- Количество ядер ЦПУ: 8+ шт.
- Объем ОЗУ: 16+ Гб
- Объем дискового пространства: 500+ Гб
- ОС: Astra Linux SE/CE, АльтерОС, РЕД ОС, MS Windows
- СУБД: PostgreSQL (Pro), MS SQL Server, Oracle DB, SAP HANA
- Сервер приложений
- Количество ядер ЦПУ: 4+ шт.
- Объем ОЗУ: 16+ Гб
- Объем дискового пространства: 50+ Гб
- ОС: Astra Linux SE/CE, АльтерОС, РЕД ОС, MS Windows
- Сервер приложений: Libercat, Apache Tomcat, RedHat Wildfly, Oracle WebLogic, IBM Websphere
- Клиентский компьютер
- Количество ядер ЦПУ: 2+ шт.
- Объем ОЗУ: 4+ Гб
- Объем дискового пространства: 1+ Гб
- ОС: Astra Linux SE/CE, АльтерОС, РЕД ОС, MS Windows
- Офисный пакет: Р7-Офис, АльтерОфис, MS Office
Порядок установки
Порядок установки серверной части Системы изложен в руководстве администратора, поставляемом вместе с Системой.
Краткая инструкция по установке клиентского места доступна пользователям по ссылке https://<адрес сервера>:<порт>/client.jsp
Принципы лицензирования
ПО лицензируется по ТЭС, обрабатываемым в Системе, и по модулям: для каждого используемого модуля должна приобретаться лицензия для каждой ТЭС. Неисключительное право на использование ПО передается Заказчику бессрочно. Перечень лицензируемых модулей приведён в таблице.
| Наименование модуля | Назначение модуля | Цена, млн. руб. |
|---|---|---|
| Диспетчерские графики | Формирование рекомендации по оптимальному ведению режима в разрезе ГТПГ в темпе процесса | 0,85 |
| Мониторинг | Настройка и отображение в темпе процесса графических форм для визуализации значений заданных параметров работы оборудования с цветовой индикацией. | 0,85 |
| Расчет ТЭП | Хранение и корректировка расчётной модели ТЭС. Расчет ТЭП фактических, нормативных, плановых, имитационных энергетических режимов. Расчёт поправок к нормативным ТЭП на основании фактических энергетических режимов. Построение оптимальных энергетических режимов, построение ХОПЗ, расчёт оптимальной ценовой заявки | 1,65 |
| Сбор данных | Автоматический сбор данных их различных источников, подключение драйверов источников данных | 0,85 |
| Формирование отчетности | Конструирование и формирование отчетных форм в табличном редакторе | 0,85 |
Публикации
Продукты компании нашли отражение в следующих печатных публикациях:

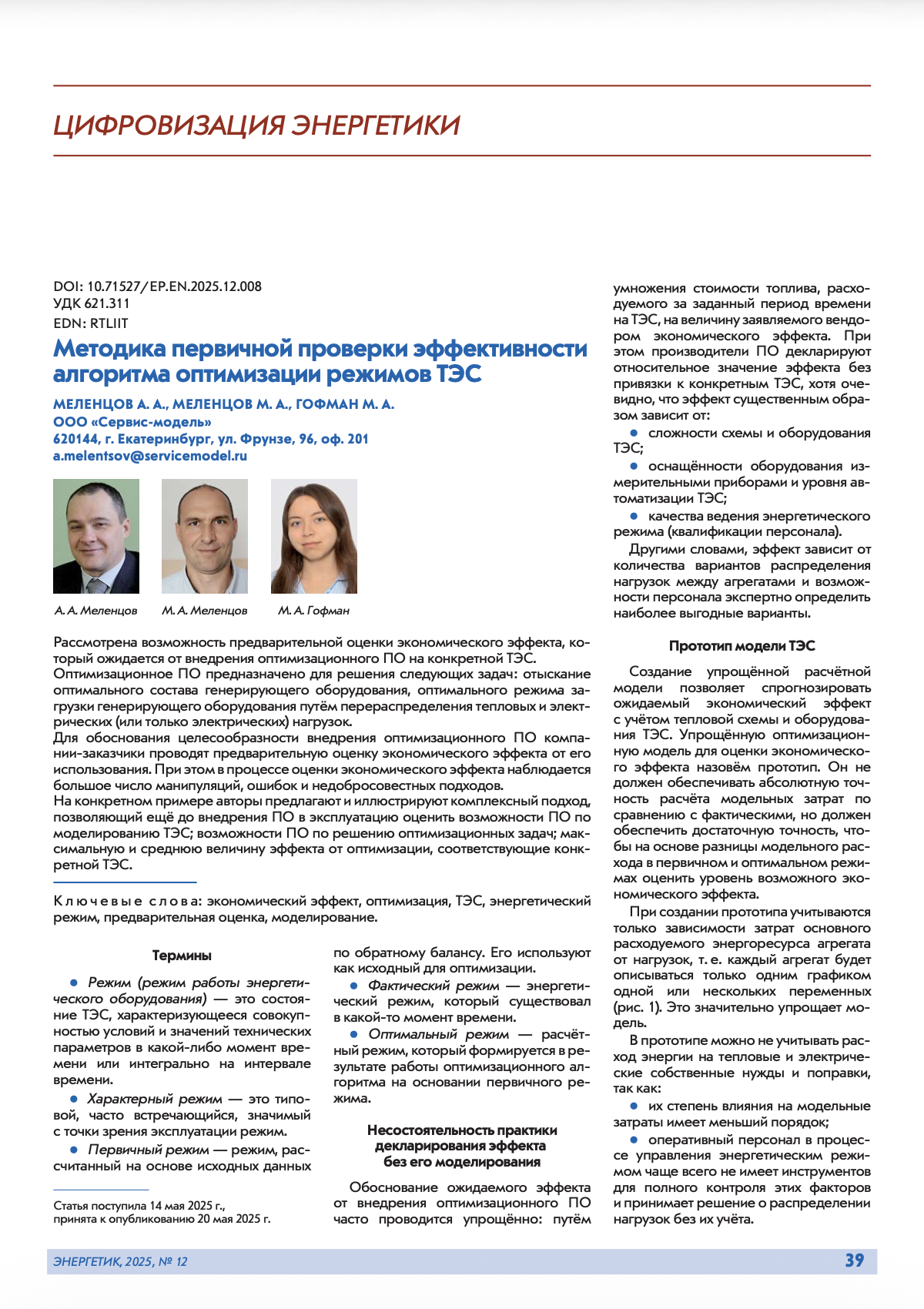

Методика первичной проверки эффективности алгоритма оптимизации режимов ТЭС («Энергетик», декабрь 2025 г.) Подробнее »
О технических и организационных подходах к обеспечению точности расчётной теплотехнической модели ТЭС («Энергетик», июль 2024 г.) Подробнее »
Особенности оптимизации энергетических режимов тепловых электростанций с ПГУ («Энергетик», июнь 2024 г.) Подробнее »
Характеристика относительных приростов затрат – ключевой инструмент для эффективной работы на рынке электроэнергии и мощности («Энергетик», апрель 2024 г.) Подробнее »
О методиках подтверждения экономического эффекта оптимизации энергетических режимов тепловых электростанций («Энергетик», август 2023 г.) Подробнее »

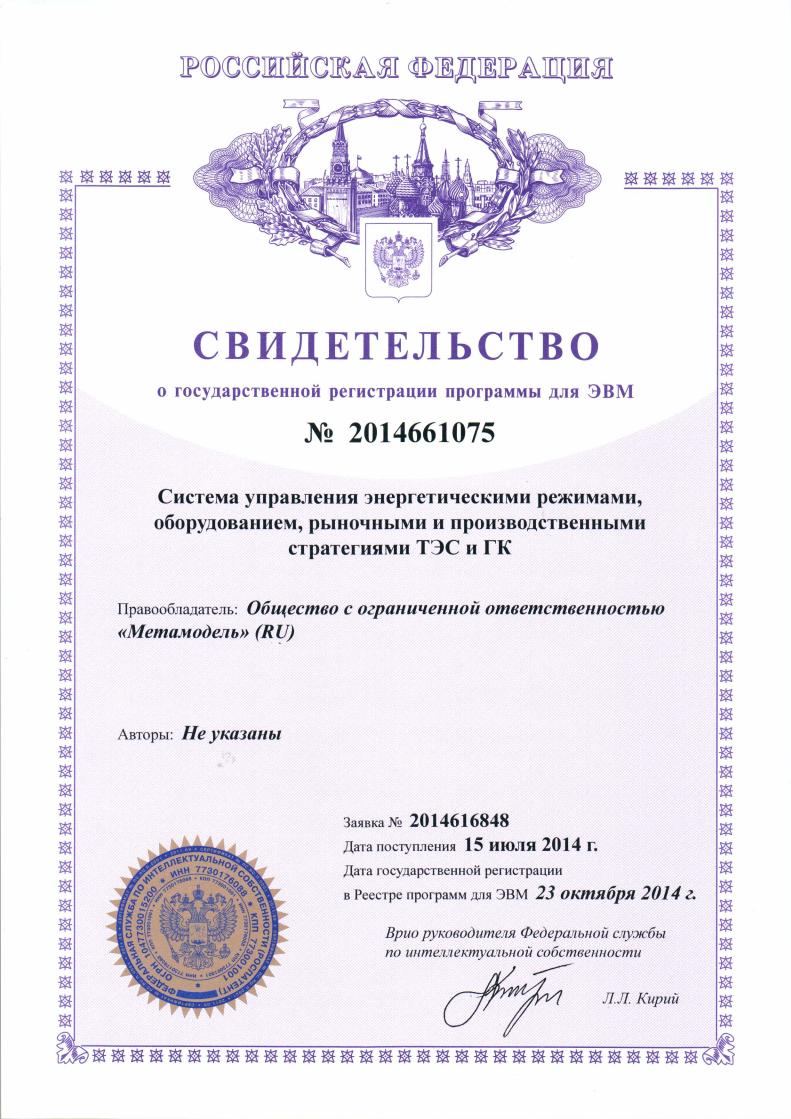

Свидетельство
На программное обеспечение «Система управления энергетическими режимами, оборудованием, рыночными и производственными стратегиями ТЭС и ГК» оформлено свидетельство о государственной регистрации программы для ЭВМ № 2014661075, дата государственной регистрации в Реестре программ для ЭВМ – 23.10.2014 г.
ПО “Метамодель” зарегистрировано в Реестре российского ПО. Информация доступна по ссылке https://reestr.digital.gov.ru/reestr/307092/ .
Скачать в PDF
